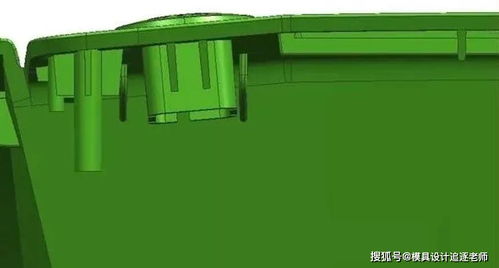

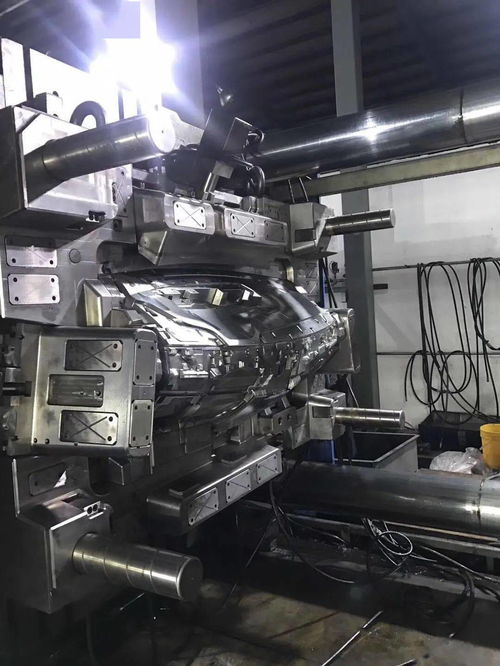

在注塑模具设计领域，针对某些侧面具有复杂孔、槽或倒扣特征的塑料制品，常规的侧向抽芯机构往往无法满足高效、稳定的生产需求。此时，一托四延迟抽芯模具结构便成为一项经典且精妙的解决方案。它通过巧妙的机械联动与时序控制，实现了多个侧向抽芯动作的协同与延迟，确保制品顺利成型与脱模。
一、 结构定义与核心设计理念
一托四延迟抽芯模具，顾名思义，其核心在于一套驱动机构（常为斜导柱或油缸）同时带动四个侧向抽芯滑块运动，并且这四个滑块并非同步动作，而是根据制品脱模的几何需求，设计成具有先后顺序的“延迟”抽芯。
其设计理念源于两个关键需求：
- 空间避让：制品结构复杂，多个抽芯方向存在空间干涉，必须按特定顺序依次抽离，否则会损坏模具或制品。
- 保证成型：某些抽芯部件在开模初期仍需保持位置以辅助制品定位或防止变形，需延迟至特定时刻再动作。
二、 核心结构组成与工作原理
一套典型的一托四延迟抽芯系统通常包含以下关键部分：
- 主驱动机构：通常为固定在模具定模侧的斜导柱，或由独立液压系统控制的油缸。它是整个抽芯系统的动力源。
- 主滑块（拖板）：与主驱动机构直接连接，接受其驱动进行直线运动。主滑块是整个联动系统的“火车头”。
- 四个从动滑块：分别成型制品的四个侧向特征。它们并非直接与斜导柱接触，而是通过特定的联动机制与主滑块相连。
- 延迟机构：这是实现“延迟”功能的核心。常见形式有：
- T型槽延时机构：在主滑块上开设不同长度、不同角度的T型槽，从动滑块的导柱伸入其中。开模时，主滑块先空走一段（延时行程），其T型槽的侧壁才接触从动滑块的导柱，从而开始带动其运动。通过设计各T型槽的初始空行程长度，即可实现四个滑块抽芯的顺序延迟。
- 弹簧/波珠螺丝延时机构：在从动滑块的初始运动路径上设置弹簧或波珠螺丝提供初始阻力，主滑块需克服此阻力或走过一段空行程后，才通过斜面或挂钩带动从动滑块。
- 模块化楔紧块延时：通过在不同滑块上设置具有高度差的楔紧块，使得在开模时，定模楔紧块依次脱离，从而释放对应的滑块，实现顺序动作。
工作流程：开模时，主驱动机构（如斜导柱）首先拉动主滑块开始后退。在初始阶段，由于延迟机构的作用，四个从动滑块保持不动（或仅有个别需优先动作的滑块开始运动）。随着主滑块继续后退，它依次接触并驱动各个从动滑块的延迟机构，按照预设的顺序和时间差，将四个滑块逐个拉动，完成侧向抽芯。整个动作连贯、有序，如同精密的机械舞蹈。
三、 设计要点与注意事项
- 行程计算必须精确：每个滑块的抽芯所需行程、主滑块的空行程（延迟量）、T型槽的长度与角度，都需要经过严谨的几何计算和干涉检查。必须确保前一滑块完全脱离制品倒扣区域后，后一滑块才开始动作，且所有运动在模具空间内无干涉。
- 刚度与强度保障：主滑块作为动力中转站，承受多个滑块的抽芯阻力，必须有足够的截面积和导滑长度，并选用优质钢材，必要时进行热处理，以防止变形或磨损。
- 可靠复位与锁紧：合模时，所有滑块必须能准确、同步地复位。通常依靠定模侧的楔紧块来最终锁紧滑块，承受注塑压力。复位顺序一般与抽芯顺序相反，设计时需确保复位顺畅无撞击。延迟机构的复位可靠性是难点，需重点考虑。
- 润滑与维护：此类模具结构复杂，运动副多，必须设计畅通的润滑通道，并选用长效润滑剂，以降低磨损，保证长期运行的稳定性。
四、 应用优势与局限
优势：
- 高效紧凑：一套驱动系统完成多向抽芯，极大简化了模具外部结构，节省了安装空间（尤其相对于使用多个独立油缸）。
- 动作可靠：纯机械联动，动作时序由物理结构保证，比依赖于多个电子传感器和液压阀控制的系统更为稳定可靠，维护相对简单。
- 成本效益：减少了液压或电动驱动元件的使用数量，降低了模具制造成本和后续使用中的能耗与维护成本。
局限：
- 设计复杂：对设计师的经验和计算能力要求极高，任何一处尺寸错误都可能导致动作失败或模具损坏。
- 修改困难：一旦模具加工完成，延迟时序和行程就很难调整，灵活性不如数控液压系统。
- 适用于特定产品：最适合用于抽芯行程不长、抽芯力要求适中、且延迟逻辑固定的产品。对于需要根据工艺动态调整时序的场合，则不太适用。
###
一托四延迟抽芯模具结构是模具设计智慧与精密机械制造的结晶。它将复杂的脱模需求，转化为一套优雅、可靠的机械解决方案。尽管随着液压与电动技术的进步，多轴独立驱动方案日益增多，但这种经典的机械联动结构在追求高可靠性、高节奏生产的场合，尤其是在汽车、家电等大批量制造领域，依然占据着不可替代的地位。掌握其设计精髓，是每一位资深模具工程师的必备技能。
